系統簡介
消防設備過負荷引起的斷電而造成更大損失的供電回路，不應切斷電源，但應設置過負荷檢測裝置用于監控過負荷保護的報警信號，并將報警信號上傳過負荷監控設備。
標準依據
GB55024-2022《建筑電氣與智能化通用規范》4.3.7對于因過負荷引起斷電而造成更大損失的供電回路，過負荷保護應作用于信號報警，不應切斷電源。
2022年10月江蘇省建設工程消防設計審查驗收常見技術難點問題解答2.03.1.7《民用建筑電氣設計標準》GB51348-2019第7.6.條：“對于突然斷電比過負荷造成損失更大的線路，不應設置過負荷保護”，對應于消防電源回路是否必須取消過負荷保護裝置還是可采用過負荷報警斷路器，應急照明電源回路的保護是否也按此條要求執行。
答：對應于消防用電設備的供電回路應按此條執行。
具體做法是：消防用電設備的供電回路應設置短路保護，并設置過負荷檢測裝置，檢測到的過負荷信號動作于報警，不動作于切斷電源回路。
使用范圍
通過設備過負荷監控系統可以及時發現設備的異常情況，避免了因設備故障而引起的火災等安全事故。提高安全性。設備過負荷監控系統可以實時監測設備的電源狀態，一旦發現異常情況，就會立即發出報警信號，避免了因設備故障而造成的損失。過負荷監測裝置是一種用于監控消防設備電源工作狀態，在電源發生過壓、欠壓、過流、缺相等故障時能發出報警信號的監控系統。這種系統能夠?qū)ο涝O(shè)備的電源進行實時監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、錯相以及過流(過載)等故障信息并實時報警、記錄 。
功能特點
檢測消防設備過負荷報警信息；
電源通訊合并成二總線，簡化設計節省投資；
現場具有聲光報警功能；
紅外編碼配置靈活；
■最多監測9路消防設備過負荷狀況（開關量監測）/（電流檢測）
| 類別 | 技術參數 | 類別 | 技術參數 |
| 產品型號 | WSIXF /4/9 | 通訊方式 | 二總線 |
| 工作電壓 | AC220V | 安裝方式 | 導軌安裝 |
| 額定功率 | 5mA | 監測回路 | 1-9回路 |
| 防護等級 | IP20 | 外形尺寸 | 90*70*67m? |

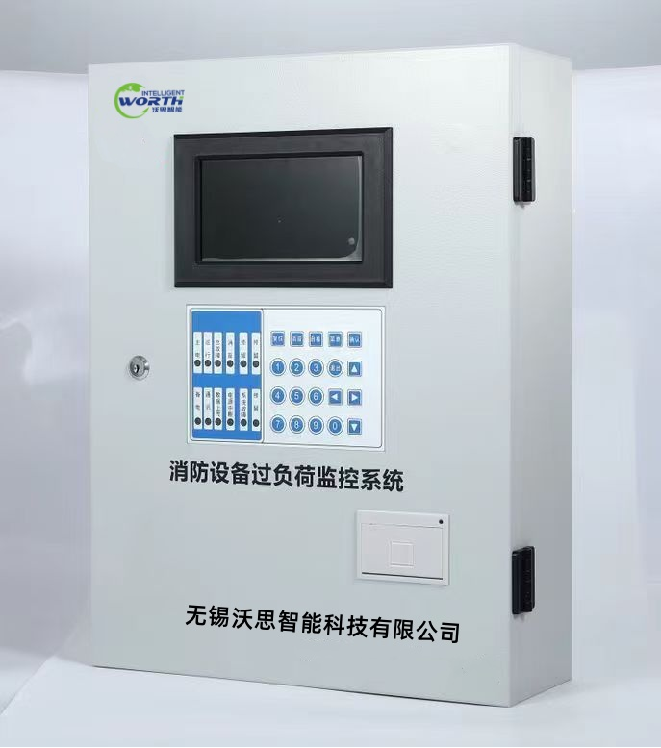

消防設備過負荷監控系統（主機）
用于監控消防設備的過負荷報警信息；
無極性供電，施工接線方便；
極強的抗干擾能力，可以長距離供電；
最強的供電能力更強大節點驅動能力；
LINUX系統操作界面簡單直觀，便于操作。
